Misturador de derramamento

1. Função:

O misturador de derramamento (veja o desenho unido) é uma máquina de mistura fixada sobre o molde do bloco cuja a função é misturar completamente os materiais antes de derramar de modo que possam ser feitos em blocos de cimento ventilados autoclave.

2. Major especificações técnicas

a) Dimensões totais máximas:
2200 milímetros (comprimento) de × 2200 milímetros (largura) de × 3406 milímetro (altura) (braço de derramamento excluído)
b) Massa: 2927,6 quilogramas
c) Motor:
Tipo: Y225M-8
Poder: 22 quilowatts
Velocidade: 730 RPM
d) Volume do cilindro: V = 4 m3
e) Modo de mistura: tipo espiral
f) Velocidade de mistura: 451 RPM
g) Válvula de borboleta pneumática: D671J-10-200

3. Estrutura

O misturador de derramamento é compor de duas unidades: cilindro de mistura e braço de derramamento.

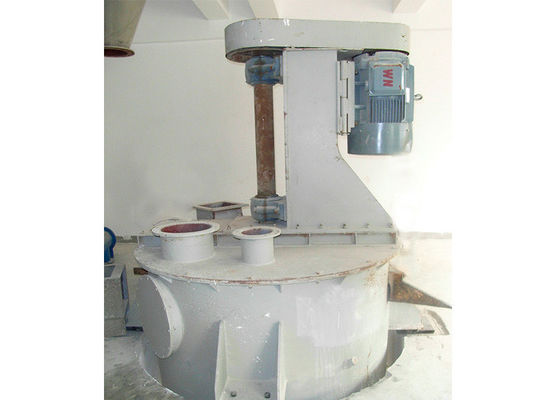

a) O cilindro de mistura é cilíndrico na forma. É compo dos seguintes componentes: motor elétrico, eixo de mistura, lâminas de mistura e tubo da diversão.
b) O braço de derramamento tem uma estrutura rígida (ou flexível). O porto de carregamento do braço de derramamento rígido toma o formulário de dois braços e o carregamento é controlado por uma válvula de borboleta pneumática.

4. Operação

a) O misturador de derramamento trabalha no princípio de diversão-tipo misturar. Sua mistura é rápida e mesmo. É conduzida por um motor, que gire em um sentido sentido horário, conduzindo o eixo de mistura e as lâminas de mistura na rotação. Assim os materiais serão caídos para cima e para baixo no cilindro e o tubo da diversão. Daqui a finalidade da mistura e da diversão é conseguida.

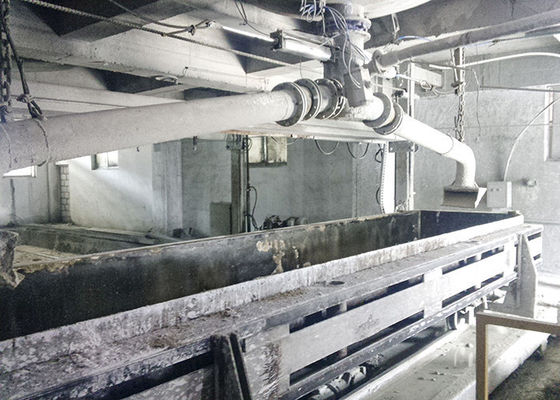

b) O braço de derramamento é montado sobre o molde. Quando os materiais são misturados à extensão aceitável, a válvula de borboleta estará aberta de modo que os materiais sejam alimentados no braço de derramamento e derramados no molde do bloco.

5. Conjunto:

a) Põe o cilindro de mistura nivelada sobre a fundação preparada e põe uma almofada de borracha entre as superfícies de contacto.
b) Fixe o braço de derramamento sob o porto de carregamento do cilindro de mistura. A válvula de borboleta pneumática deve ser montada in-between. O sentido de derramamento, que é determinado pela exigência tecnologico, deve ser ajustado no local.

6. Corredor e ajuste experimentais

a) As seguintes peças devem ser ajustadas depois que o conjunto é terminado.
i. A correia de borracha do motor deve ser esticada firmemente.
ii. A tampa da glândula do eixo de mistura deve ser apertada de modo que uma selagem perfeita dos plásticos seja formada.
iii. O braço de derramamento deve ser arranjado de acordo com a exigência tecnologico. O porto de derramamento deve ser ajustado.
b) Corredor experimental
i. O motor deve girar normalmente no sentido sentido horário.
ii. O cilindro de mistura deve trabalhar estàvel.
iii. O eixo de mistura deve girar livremente sem bloqueio ou ruído anormal.
iv. A válvula de borboleta pneumática deve ser muito apreciável na abertura e no closing.
v.Adjust uma distância apropriada entre o tubo da diversão e o lado de baixo do misturador de derramamento (a distância comum está entre 12cm~18cm).

7. Manutenção

a) Cuidado diário:
O cilindro de mistura, o eixo de mistura e o braço de derramamento devem ser limpados uma vez por semana. Antes de limpar, a tampa da glândula do eixo de mistura deve ser apertada de modo que uma selagem perfeita dos plásticos seja formada. Todos os rolamentos devem ser enchidos acima e devem ser reenchidos semestralmente.
b) Manutenção:
O porto de derramamento, a válvula de borboleta pneumática e os selos dos encanamentos devem ser tomados para baixo e limpado uma vez por mês. A embalagem do eixo de mistura e as peças gastas devem ser substituídas.

8. Segurança:

a) Não permita que qualquer um esteja sobre o cilindro de mistura e à proximidade do braço de derramamento em processo do derramamento.
b) Remova todos os materiais chapinhados completamente na extremidade de cada deslocamento.
